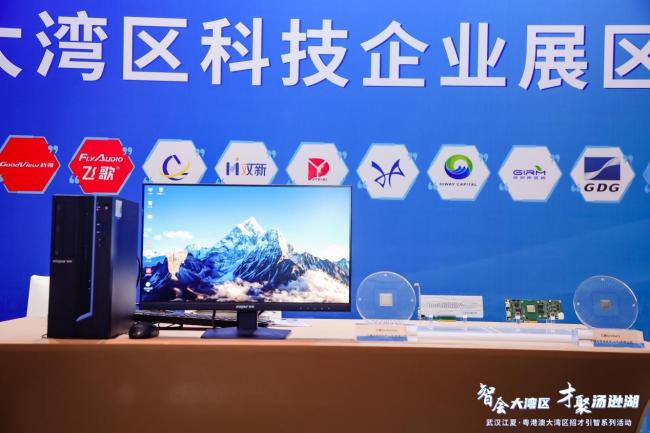

10月30日,芯瞳受邀参加第五届硬核芯生态大会暨2023汽车芯片技术创新与应用论坛。本届大会汇集半导体全产业链的领军者,广邀电子制造企业高管、项目负责人、电子工程师、投资者、学者与行业大咖同台演讲,为推动中国芯高质量发展贡献的思想和智慧。


2020年4月,芯瞳第一款GPU芯片GenBU01流片。之后的芯片PCI-E显卡回测调通,全流程周期控制在5个月内。作为国内第一款统一渲染架构芯片,技术成熟度可见一斑。
壮图非旦夕。
GenBU01创下“一次流片、一版封装、一次调通”等记录的原因,离不开背后芯瞳创始团队久久为功的努力:该团队具有10年以上的GPU领域相关学术理论储备以及丰富的工程经验,GPU架构采用业界主流的统一渲染架构,并具有高度可扩展的互联结构和计算阵列,便于芯片后续迭代升级。经过多年积累,团队构建了芯片建模虚拟平台,通过该虚拟平台,可快速完成GPU相关软件的研发和软件生态的部署。与此同时,在该虚拟平台上快速地对芯片架构进行验证,进而缩短GPU芯片的设计验证周期,提升GPU芯片的设计效能。

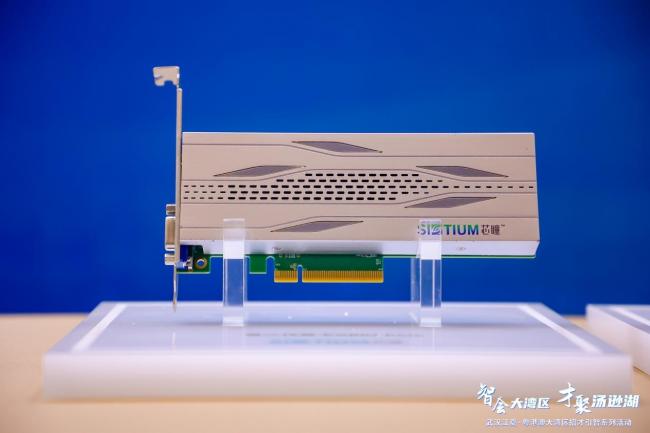

同年8月,GenBu01正式推对外出。从技术指标上看,其满足了国产操作系统2D显示、3D渲染的需求,支持OpenGL 4.3图形标准、1080P高清显示、多窗口显示等,具有VGA和HDMI双路显示输出接口,采用TSMC 40nm LP CMOS工艺;此外,其支持全国产化生态,与飞腾、龙芯、统信、麒麟、昆仑BIOS等国产生态厂商完成兼容适配;11月,基于GenBu01,芯瞳携手深圳中微联合发布MXMGB01显卡,迎来“高光时刻”!
乘风而上,GB2062横空出世

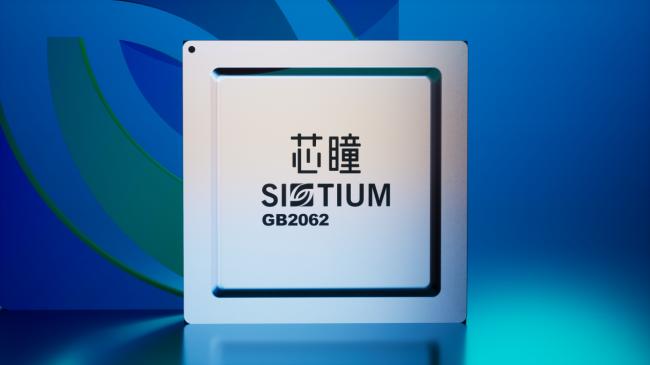

ChatGPT掀起AI浪潮,AI大模型时代催生高算力需求,GPU是推动AI应用蓬勃发展的原动力之一,也成为云端人工智能的主流芯片。国产GPU的发展得益于应用场景的不断延伸,而GPU架构也迎来新一轮的技术革新。2023年6月,芯瞳推出第二代GPU产品- GB2062,基于自主研发-图形渲染架构,内置1152个流处理核心,3D渲染性能卓越,拥有1.3TFlops浮点算力可胜任密集计算任务,可搭载高性能低功耗的LPDDR4及DDR4显存,容量可扩展至32GB,显存位宽高达256bit,原生支持更快的PCIe4.0图形总线技术,10W超低功耗,技术参数相当突出。



随着国产趋势进程的深入,国内GPU市场规模和潜力正被不断发掘,预示GPU必将有更大的发展空间。在此背景下,芯瞳以“Chip + SoftwareEco”的CS战略为核心,致力于完善国产GPU生态系统,以满足不断增长的市场需求,并推动集成电路行业的持续发展。结合其一贯的技术深耕,我们期待芯瞳未来在GPU领域市场竞争中能够展现出令人瞩目的卓越表现。
